DF-凸缘型

  • 咨询热线:13592777720


  • 产品详情

  • 联系我们

DF-凸缘型详情说明:



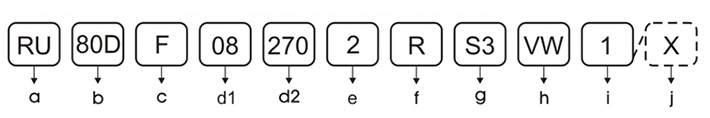

Model Code机种选购指定代号排列标示方法:




a机种RU滚子凸轮 b规格80D 80mm c形式FType d1分割等份(s)088stop d2驱动角(8h)270 270° e凸轮运动曲线2Ms曲线
出入轴新力轴之间的距离
45D/60D/70D/80D/90D
110D/140D/150D/180D
210D/250D/350D/438D
S心轴型
F凸缘型
T平台案头型
A超薄平台案面 型
定位分割等份
2.3.4.5.6.8.10.12.16
定制规格
20.24.30.32.36.40.48
入力凸轮驱动
出力轴分割之角度
90°/120°
150°/180°
210°/240°
270°/300°
1,2,3
1变形台形曲线MT
(Modified Tropezoid)
2变形正弦曲线MS
(Modified Sine)
3变形等速度曲线
MCV50
(Modified Constant Vclocity 50)
f凸轮旋转方向
R
间歇驱动之右旋向凸轮
g入力轴组力方向
S3
T面及U面两端
h
本体安装螺丝孔面
VW
l
安装位置
1
j
特殊规格说明
X

入力轴均可以逆向旋转,如果如力轴无固定选向要求,只需要变更马达旋转方向即可达到出力轴旋转方向的要求。请选择标准生产规格R旋向,R2-R4为入力轴一旋转,出力轴多次间歇分割等份,多用于16-60等份,R为入力轴一旋转,出力轴一次接卸分割等份,多用于2-12等份。
右旋向凸轮1Dwell 2Dwell 3Dwell 4Dwell
R R2 R3 R4

左旋向凸轮 L L2 L3 L4

S1只有T面
S2只有U面
S3 T面及U面皆有
主壳及机体安装螺丝孔在V及W面皆有固定孔此外,PSTU也可以选择使用。 安装位置如下图 订购外部特殊指定要求


可选择的机种规格
中空型凸缘型出力轴(适用规格45D-250D)
中空型出力轴通常是连接电源线及空压风管
订购是需诉说指定孔径的尺寸及作用
若无指定,则出力轴是实心的
如何订购
本体安装螺丝孔面有V.W.P.S.T.U六面,客户可依需要指定固定面之位置
机种号码表示入力凸轮及出力轴及螺丝孔安装位置
订购时,一定要在订单附上所需的机种型号。不论是右旋凸轮或是在左旋凸轮都有一定的选择标准

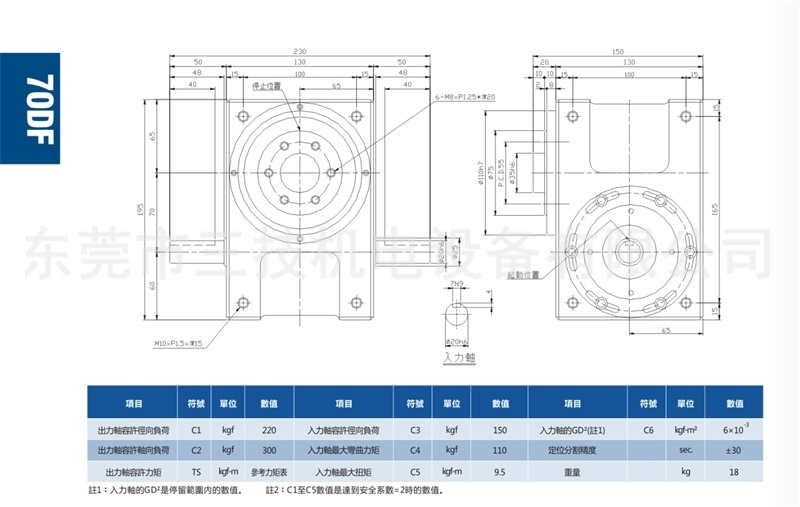

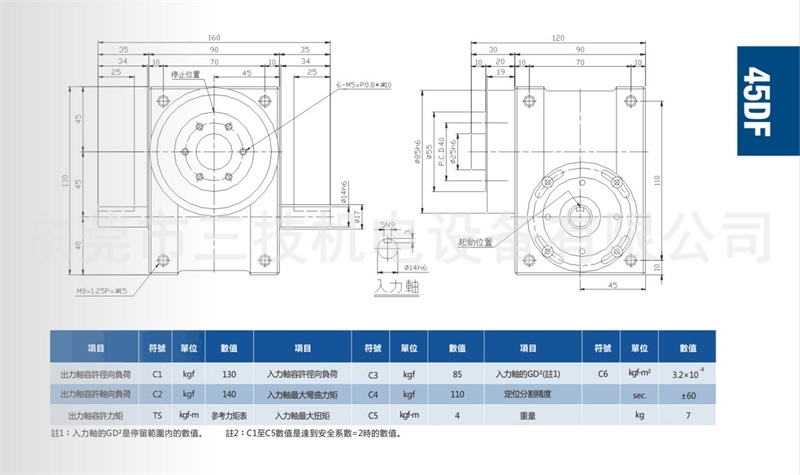

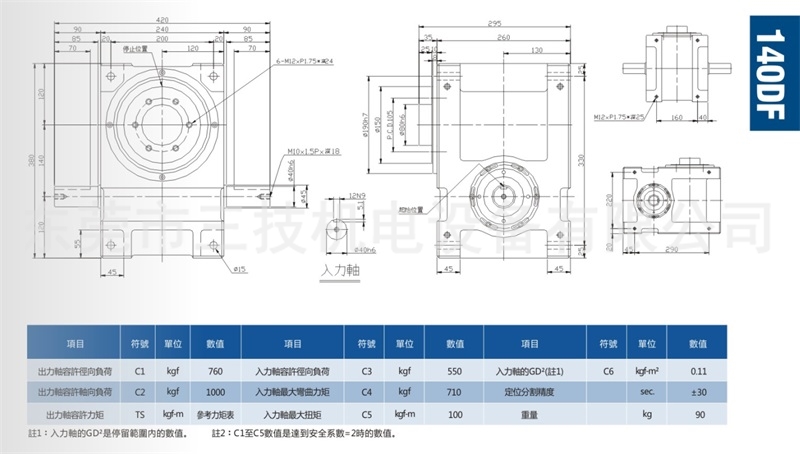

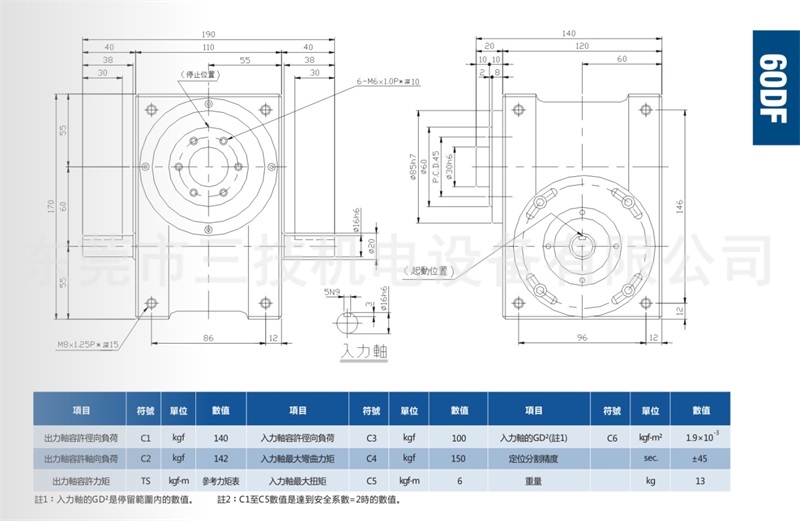

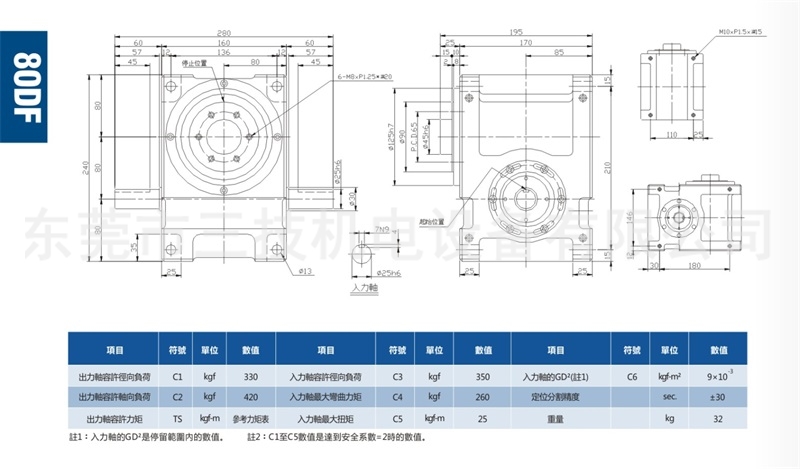

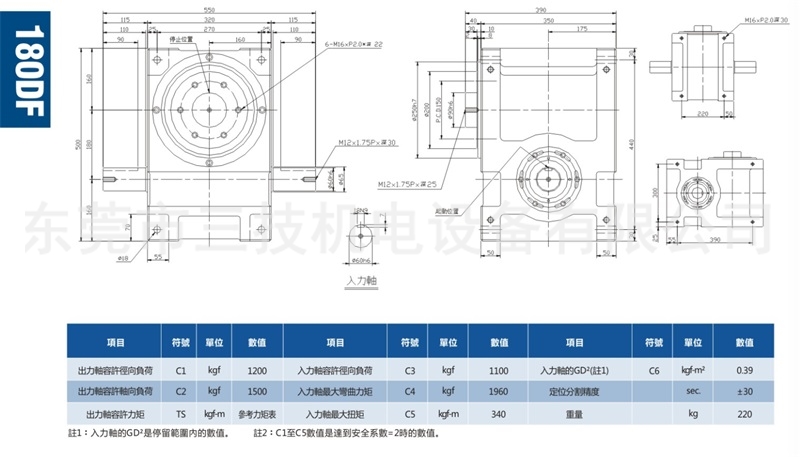

产品特点:

此机种具有重负荷特性,可承受较大之垂直径向或轴向压力,其输出轴为面盘式设计,有凸缘中心。盘面螺孔,定位,锁孔,固定面宽大,可使平面度及稳固性,更具坚实平稳。能适用于较大负荷之回转式圆盘驱动场合,此系机种被广泛使用在各种盘式加工机械,及类机构之产业机械,自动化间歇驱动部,驱动圆盘。
